ReoGridは、ワークシート上にフローティングオブジェクトとして表示できるさまざまなチャートタイプをサポートしています。チャートはデータソースが変更されると自動的に更新され、Excelファイルに保存/読み込みされます。

名前空間

using unvell.ReoGrid.Chart;
using unvell.ReoGrid.Drawing;

利用可能なチャートタイプ

クラス	サンプル	説明

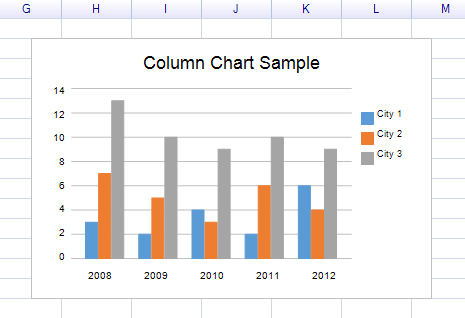

`ColumnChart`		縦棒グラフ

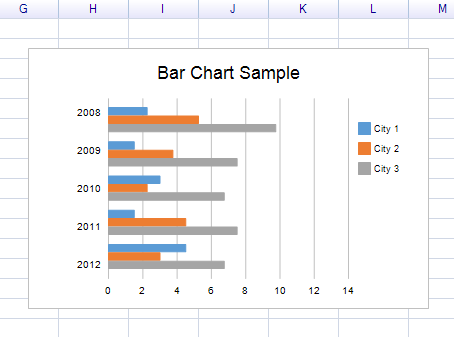

`BarChart`		横棒グラフ

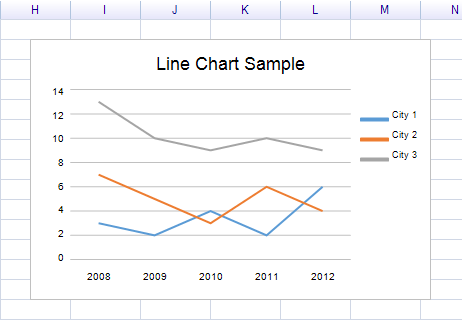

`LineChart`		折れ線グラフ

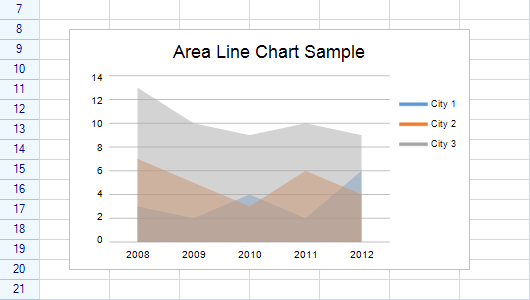

`AreaChart`		面グラフ

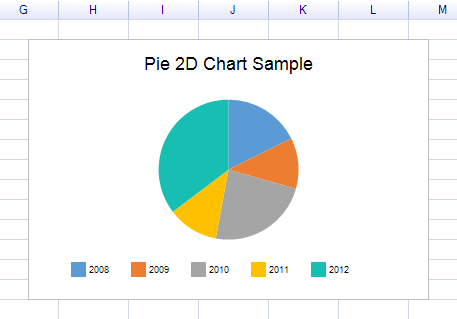

`Pie2DChart`		2D円グラフ

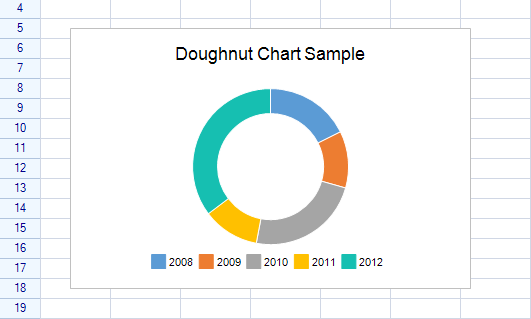

`DoughnutChart`		ドーナツグラフ

チャートの作成

ステップ1: データの準備

var sheet = grid.CurrentWorksheet;

sheet["A2"] = new object[,] {
    { null, 2008, 2009, 2010, 2011, 2012 },
    { "City 1", 3, 2, 4, 2, 6 },
    { "City 2", 7, 5, 3, 6, 4 },
    { "City 3", 13, 10, 9, 10, 9 },
};

ステップ2: 範囲の定義

var dataRange = sheet.Ranges["B3:F5"];           // The numeric data
var serialNamesRange = sheet.Ranges["A3:A5"];    // Series names (row headers)
var categoryNamesRange = sheet.Ranges["B2:F2"];  // Category names (column headers)

ステップ3: チャートの作成

var chart = new ColumnChart
{
    Location = new Graphics.Point(220, 160),
    Size = new Graphics.Size(400, 260),
    Title = "Column Chart Sample",
    DataSource = new WorksheetChartDataSource(sheet, serialNamesRange, dataRange)
    {
        CategoryNameRange = categoryNamesRange,
    },
};

ステップ4: ワークシートに追加

sheet.FloatingObjects.Add(chart);

チャートのプロパティ

すべてのチャートタイプはChart基底クラスを継承しています。

プロパティ	型	デフォルト	説明
`Title`	`string`	`"Chart"`	チャートのタイトルテキスト
`DataSource`	`WorksheetChartDataSource`	`null`	チャートのデータソース
`ShowLegend`	`bool`	`true`	凡例を表示するかどうか
`PrimaryLegend`	`ChartLegend`	—	チャートの凡例インスタンス
`DataSerialStyles`	`DataSerialStyleCollection`	—	各データ系列のスタイル
`Location`	`Graphics.Point`	—	ワークシート上の左上の位置
`Size`	`Graphics.Size`	—	幅と高さ
`Bounds`	`Graphics.Rectangle`	—	位置とサイズの組み合わせ
`Visible`	`bool`	`true`	チャートを表示するかどうか

イベント

イベント	説明
`ChartDataChanged`	チャートデータが更新されたときに発生します
`DataSourceChanged`	データソースが変更されたときに発生します

データソース

WorksheetChartDataSource

ワークシートデータをチャートに接続します。

// Constructor with ranges
var dataSource = new WorksheetChartDataSource(sheet, serialNamesRange, dataRange)
{
    CategoryNameRange = categoryNamesRange,
};

// Constructor with string addresses
var dataSource = new WorksheetChartDataSource(sheet, "A3:A5", "B3:F5")
{
    CategoryNameRange = sheet.Ranges["B2:F2"],
};

コンストラクタ

コンストラクタ	説明
`WorksheetChartDataSource(worksheet)`	空のデータソース
`WorksheetChartDataSource(worksheet, serialNamesRange, dataRange)`	系列名とデータ範囲を指定
`WorksheetChartDataSource(worksheet, serialNamesRange, dataRange, rowOrColumn)`	系列が行か列かを指定

プロパティ

プロパティ	型	説明
`Worksheet`	`Worksheet`	データを含むワークシート
`CategoryNameRange`	`RangePosition`	カテゴリラベルを含む範囲
`SerialCount`	`int`	データ系列の数（読み取り専用）
`CategoryCount`	`int`	カテゴリの数（読み取り専用）
`Serials`	`WorksheetChartDataSerialCollection`	データ系列のコレクション

メソッド

メソッド	説明
`GetCategoryName(int index)`	インデックスでカテゴリラベルを取得
`AddSerial(worksheet, labelAddress, dataRange)`	データ系列を手動で追加
`GetSerial(int index)`	特定のデータ系列を取得

イベント

イベント	説明
`DataChanged`	ソースデータが変更されたときに発生します

WorksheetChartDataSerial

チャート内の1つのデータ系列を表します。

プロパティ	型	説明
`Worksheet`	`Worksheet`	データを含むワークシート
`DataRange`	`RangePosition`	系列データを含む範囲
`LabelAddress`	`CellPosition`	系列ラベルセルのアドレス
`Label`	`string`	系列名（読み取り専用）
`Count`	`int`	データポイントの数（読み取り専用）
`this[int index]`	`double?`	インデックスでデータ値を取得

データ系列のスタイル

各データ系列の外観をカスタマイズします。

// Access styles by index
var style = chart.DataSerialStyles[0];

プロパティ	型	デフォルト	説明
`FillColor`	`IColor`	（自動）	棒、面、円スライスの塗りつぶし色
`LineColor`	`SolidColor`	（自動）	折れ線グラフの線の色
`LineWidth`	`RGFloat`	`2f`	線の幅
`LineStyle`	`LineStyles`	`Solid`	線のスタイル（Solid、Dash、Dotなど）
`StartCap`	`LineCapStyles`	`None`	始点のキャップスタイル
`EndCap`	`LineCapStyles`	`None`	終点のキャップスタイル

例: 半透明の面グラフ

foreach (var style in chart.DataSerialStyles)
{
    style.FillColor = new Graphics.SolidColor(100, style.FillColor.ToSolidColor());
}

凡例

チャートの凡例を制御します。

// Hide the legend
chart.ShowLegend = false;

// Access legend properties
var legend = chart.PrimaryLegend;

LegendPosition列挙型

値	説明
`Right`	右側に凡例を表示（デフォルト）
`Bottom`	下部に凡例を表示
`Left`	左側に凡例を表示
`Top`	上部に凡例を表示

軸の設定（軸チャートのみ）

縦棒、横棒、折れ線、面グラフはAxisChartを継承しており、軸の設定をサポートしています。

プロパティ	型	説明
`PrimaryAxisInfo`	`AxisDataInfo`	主軸の設定
`SecondaryAxisInfo`	`AxisDataInfo`	第2軸の設定
`ShowHorizontalGuideLines`	`bool`	水平ガイドラインを表示（デフォルト: `true`）
`ShowVerticalGuideLines`	`bool`	垂直ガイドラインを表示（デフォルト: `false`）

AxisDataInfoプロパティ

プロパティ	型	説明
`Levels`	`int`	軸のレベル数
`Scaler`	`int`	軸のスケーラー
`Minimum`	`double`	軸の最小値
`Maximum`	`double`	軸の最大値
`AutoMinimum`	`bool`	最小値を自動決定
`AutoMaximum`	`bool`	最大値を自動決定
`LargeStride`	`double`	大きいストライド値（主グリッド線）
`SmallStride`	`double`	小さいストライド値（副グリッド線）

範囲のハイライト

チャートのデータソースを視覚的に示すために、ワークシート上のデータ範囲をハイライトします。

sheet.AddHighlightRange(dataRange);
sheet.AddHighlightRange(serialNamesRange);
sheet.AddHighlightRange(categoryNamesRange);

チャートタイプの詳細

チャートタイプ	ドキュメント
縦棒グラフ	縦棒グラフ
横棒グラフ	横棒グラフ
折れ線グラフ	折れ線グラフ
面グラフ	面グラフ
2D円グラフ	2D円グラフ
ドーナツグラフ	ドーナツグラフ

クラス階層

FloatingObject
  └─ DrawingObject
      └─ DrawingComponent
          └─ Chart (base)
              ├─ AxisChart
              │   ├─ ColumnChart
              │   │   └─ BarChart
              │   ├─ LineChart
              │   └─ AreaChart
              └─ PieChart
                  ├─ Pie2DChart
                  └─ DoughnutChart
